產品介紹
YR18M系列固態雷達采用調頻連續波（FMCW）體制，屬于相參接收雷達。具有盲區小、無輻射傷害、距離分辨率高、體積小、重量輕等眾多優點，并具有更好的海雜波、雨雜波表現，適合游艇、漁船等小船,特別適合無人船/艇（USV）等空間小、高度低、機動快、智能避碰的場合。
YR18M系列雷達具有以太網接口，支持羅經、定位、AIS等信號，而且多達200個目標跟蹤功能，加上良好的開發包支持，很適合USV船艇。
產品特點
●針對無人船（USV）研制的微波雷達。
●全方位，全天候，遠距離。
●低功耗，<25W（無顯示器）。
●羅經、位置接口。
●自動目標跟蹤算法。
●可以對多達200個目標進行跟蹤，自動捕獲。
●可輸出雷達視頻數據、羅經、位置等信息。
●支持遙控操作雷達。
●內置智能避障算法（可選）。
●提供DEMO開發包。

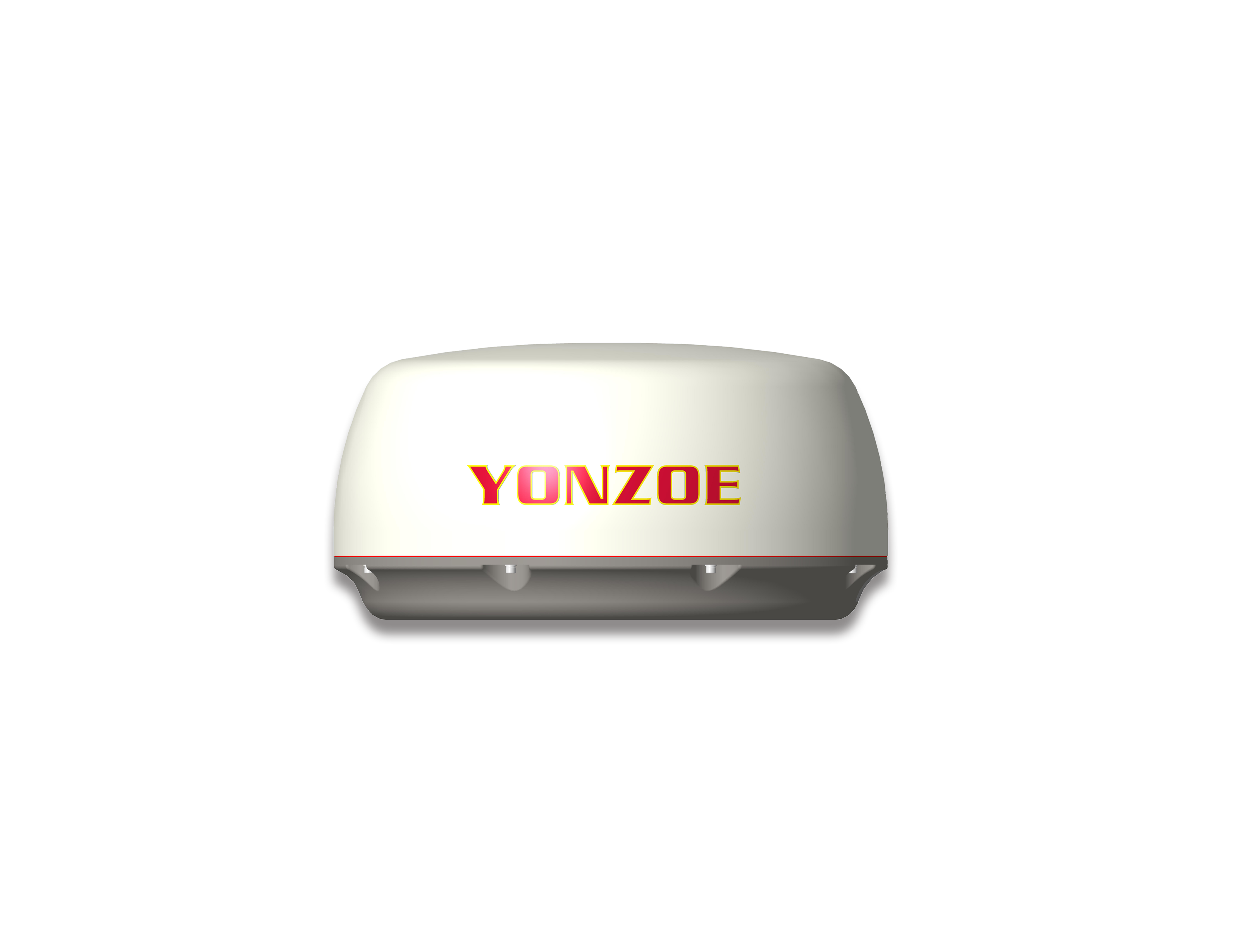

天線收發單元
|
名稱
|
升級版YR18MP
|
|
工作體制
|
脈沖壓縮
|
|
工作頻段
|
X波段，9400-9500MHZ
|
|
峰值功率
|
10W、25W
|
|
調制帶寬
|
最大48MHz
|
|
天線轉速
|
24/36RPM可設置, 可選48/60RPM
|
|
天線波束
|
水平：4.9°，銳化處理：2.5°，垂直：25°
|
|
天線副瓣
|
±10°內-18dB； ±10°外-23dB
|
|
量程范圍
|
50m~24NM
|
|
掃描時間
|
40ns~64μs
|
|
重復頻率
|
700~2400Hz
|
|
TT數量
|
200個
|

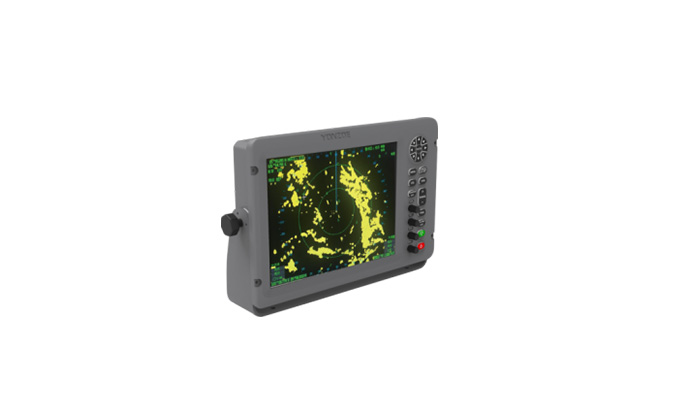

顯示與處理單元（可選件）
|
項目
|
參數
|
備注
|
|
顯示尺寸
|
12.1″
|
|
|
有效直徑
|
最?。?80mm
|
|
|
分辨率
|
800*600
|
|
|
圖像顏色
|
黃色、綠色、白色、彩色；32級增強灰度
|
|
|
量程單位
|
海里/公里
|
|
|
顯示模式
|
船首向上
真北向上航向向上
|
|
|
尾跡
|
相對尾跡或?qū)Φ卣嫖槽E
|
|
|
TT
|
20/200個
|
手動/自動捕獲
|
|
AIS
|
200個
|
|
|
量程（NM）
|
0.125
|
0.25
|
0.5
|
0.75
|
1
|
1.5
|
2
|
3
|
|
距標圈個數
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
6
|
|
間距（NM）
|
0.025
|
0.05
|
0.1
|
0.15
|
0.2
|
0.3
|
0.4
|
0.5
|
|
量程（NM）
|
4
|
6
|
8
|
12
|
16
|
24
|
36
|
|
|
距標圈個數
|
5
|
6
|
5
|
6
|
4
|
6
|
6
|
|
|
間距（NM）
|
0.8
|
1
|
1.6
|
2
|
4
|
4
|
6
|
|
|
接口
|
輸入
|
COMPASS；GPS/BDS；AIS；
|
|
輸出
|
TT DATA，RJ45
|
|
電源
|
24VDC(8-36V)
|
|
|
工作環境
|
|
工作溫度
|
-15℃～+55℃
|
IEC 60945
|
|
存儲溫度
|
-30℃～+70℃
|
IEC 60945
|
|
防水等級
|
IPX3
|
IEC 60529
|
