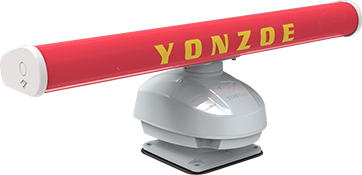

YR19系列近海與內河雷達 大雷達的配置小雷達的費用

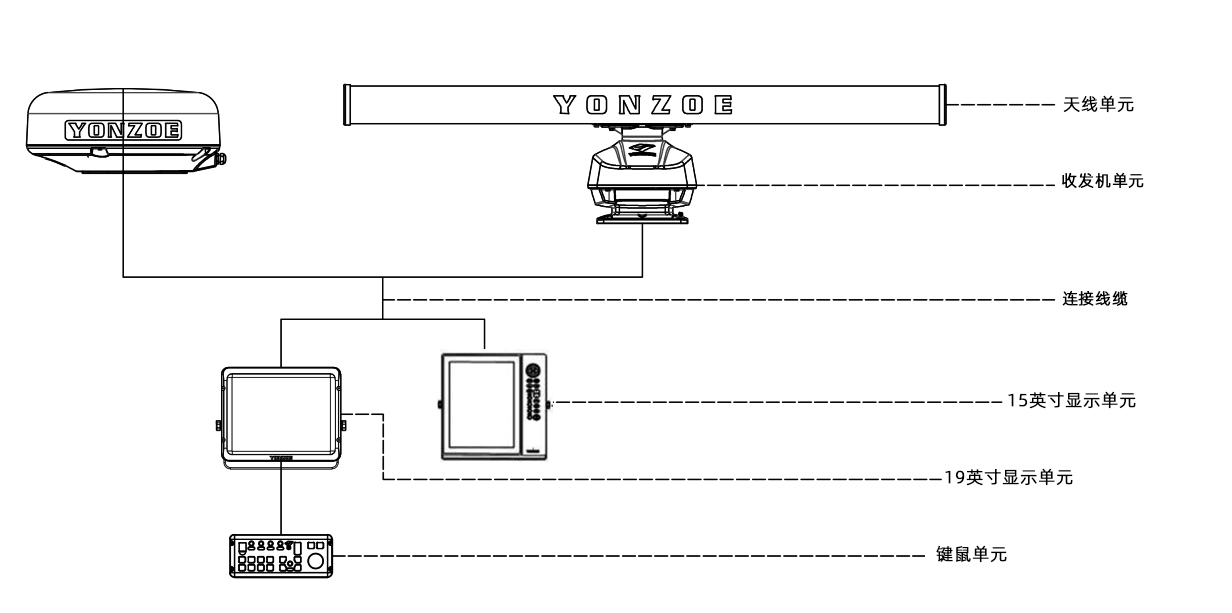

產品特性規格參數 標準配置典型應用

產品介紹

YR19系列漁船、內河小雷達是一款專門針對漁船、小噸位船、內河船舶設計的船用雷達。與公司的其它雷達一樣，同樣具有性能優越，質量上乘，性?xún)r(jià)比超高的優點。產品符合通過中國船級社CCS型式認可論證，符合國家海事局的國內海船和內河船舶檢驗規則，以及IEC 60945環境要求檢驗規范，適合國內航行。

YR19系列雷達繼承了YAR27系列大雷達的技術優點，具有良好的海浪、雨雪雜波抑制性能優越，支持相對和對地真尾跡，具有全自動的ARPA功能，支持AIS輸入，具有VGA輸出接口。該系列雷達適合各類漁船、內河江船使用，同樣也可作為商船的輔助雷達選用。

產品特點

●繼承大雷達技術優點，性能卓越。

●先進的降噪和雜波抑制技術，小目標檢測能力強。

●海浪、雨雪雜波抑制性能優越。

●15 ″/19 ”彩色顯示器，分辨率1024X768/1280X1024。

●支持對地真尾跡，方便識別移動目標。

●30個ARPA, 500個AIS。

●中英文雙語菜單。

●豐富的自檢功能，方便維護。

●適合12V/24V直流場合，范圍10?36VDC。

天線收發單元

名稱

參數

天線類型

波導縫隙陣列天線

工作頻率

9410±30MHz, X-波段

峰值功率

4kW/6kW/12.5KW

天線極化

水平極化

天線轉速

24rpm 100kn風速

波束寬度與

副瓣抑制

型號

RAX12C (橫桿)

RAX18C(橫桿)

天線長度

4ft(1.2m)

6ft(1.8m)

水平波束寬度

1.85°

1.3°

垂直波束寬度

22°

±10°內副瓣抑制

-24dB

-28dB 1

±10°外副瓣抑制

-30dB

-32dB

脈沖寬度與脈沖重復頻率

脈沖類型

脈沖寬度

脈沖重復頻率PRF（Hz）

0.08

2100

0.3

1200

0.8

600

中頻

60MHz

噪聲系數

6dB

接口

輸入信號(IEC 61162)

AIS, THD （陀螺羅經或衛星羅經），EPFS（GPS、BDS定位儀或GLONASS全球衛星導航系統），SMDE （速度計程儀或衛星定位儀）

輸出信號

報警輸出，VGA/DVI輸出，TTDATA （可選）

電源

供電

標稱(V)

范圍(V)

功率（W）

直流DC

10～36

<100

顯示與處理單元

名稱

參數

顯示器尺寸

名稱

RDS15

RDS159

顯示器尺寸

15″

19″

雷達圖像顯示區

直徑

>220mm

>290mm

顯示分辨率

1024x768

1280x1024

量程、

距標圈

和距標圈距

量程

IMO

0.125

0.25

0.5

0.75

1

1.5

2

3

6

12

24

32

48

64

非IMO

0.125

0.25

0.5

0.75

1

1.6

2

3.2

4

8

16

32

48

64

距標圈數目

IMO

5

5

4

5

4

5

4

5

4

4

4

4

4

4

非IMO

5

5

4

5

4

4

4

4

4

4

4

4

4

4

距標圈間隔

IMO

0.025

0.05

0.125

0.15

0.25

0.3

0.5

0.6

1.5

3

6

8

12

16

非IMO

0.025

0.05

0.125

0.15

0.25

0.4

0.5

0.8

1

2

4

8

12

16

最小作用距離

15m

距離分辨率

15m

距離精度

量程1 %或30m,取其大者。

方位分辨率

2.1°(1.2米) / 1.5°(1.8米)

方位精度1°

1°

顯示模式

船首向上、船首向上真方位、真北向上、真北向上真運動、航向向上

調諧功能

支持自動或手動

TT標繪功能

自動（一個捕獲區）或人工捕獲；最多30個目標， 0.1NM ～ 24NM

AIS

500個目標

雷達助航地圖

航路點、航線、海岸線、浮標等標記。

警戒區

1個可設扇形區域

自檢功能

電壓、電流、溫度、接口信息、版本信息、接口數據等

環境溫度

工作溫度

室外射頻（天線+收發機）

-25℃～+55℃

室內顯控（主機+顯示器）

-15℃～+55℃

儲存溫度

-30℃～+70℃。

相對濕度

95% (+40℃）

防水性能

室外射頻

IPX6

室內主機

IPX3

電磁兼容EMC：符合IEC60945Ed.4相關規范條款。

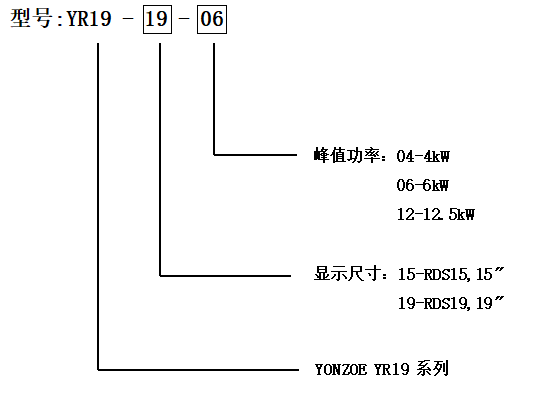

選型樹：
