應用背景
邊坡穩定監測雷達是近年來出現的一種先進的監測技術手段,基于合成孔徑成像和差分相位干涉技術,可以遠距離快速獲取大范圍場景的微小形變信息,可廣泛適用露天礦、尾礦滑坡災害監測、山體邊坡滑坡監測、大型水壩、橋梁等形變監測、雪崩、冰川等災害檢測,建筑安全檢測等的穩定性分析和災害預警。
產品介紹
全方位邊坡穩定監測雷達是一種近年來出現的創新雷達體制,基于圓弧合成孔徑(ArcSAR)成像和差分相位干涉技術,實現360°全方位形變場的獲取。該雷達用一個繞軸心旋轉的轉臂帶動轉臂前端安裝的天線形成圓弧軌跡,通過將天線波束掃過的場景回波進行相參積累形成全景高分辨率雷達圖像,并提取亞毫米級的形變信息。
產品特點
l采用電磁波遙感探測,不受雨雪霧等氣候條件及白天、夜晚等光照條件影響,可全天時全天候工作;
l無需在被測體—如山坡、堤壩等—上施工和安裝傳感器,部署迅速靈活,使用維護成本低;
l最大工作距離達到5公里,具備360°全場景監測的能力,探測范圍廣,工作效率高,特別對“兩山夾一溝”等復雜場景的適應性好;
l形變測量精度優于0.1毫米,數據更新率優于數十秒,對表面形變位移極為敏感,有利于災害早期預警;
l體積小,重量輕,功耗低,具備導航衛星馴服長穩時基,配置氣象工作站,工作可靠性高,適合長期監測應用。
l開放數據接口,系統高度可定制,全力配合用戶二次開發和集成。
產品參數
方位向覆蓋
|
360°或指定扇區
|
俯仰向覆蓋
|
-30 ~ 45°可調整
|
探測距離
|
不小于5公里
|
距離分辨率
|
優于0.5米
|
角度分辨率
|
優于0.3°(所有方位上)
|
形變靈敏度
|
優于0.1毫米(所有方位和距離上)
|
掃描速度
|
1~10分鐘/周
|
功耗
|
不大于100W
|
工作溫度范圍
|
-25 ~ 55℃
|
工作濕度范圍
|
5 ~ 95%
|
防護
|
IP65
|
供電
|
市電/太陽能/發電機/蓄電池
|
通信
|
有線LAN/無線WIFI/4G移動網絡
|
應用案例

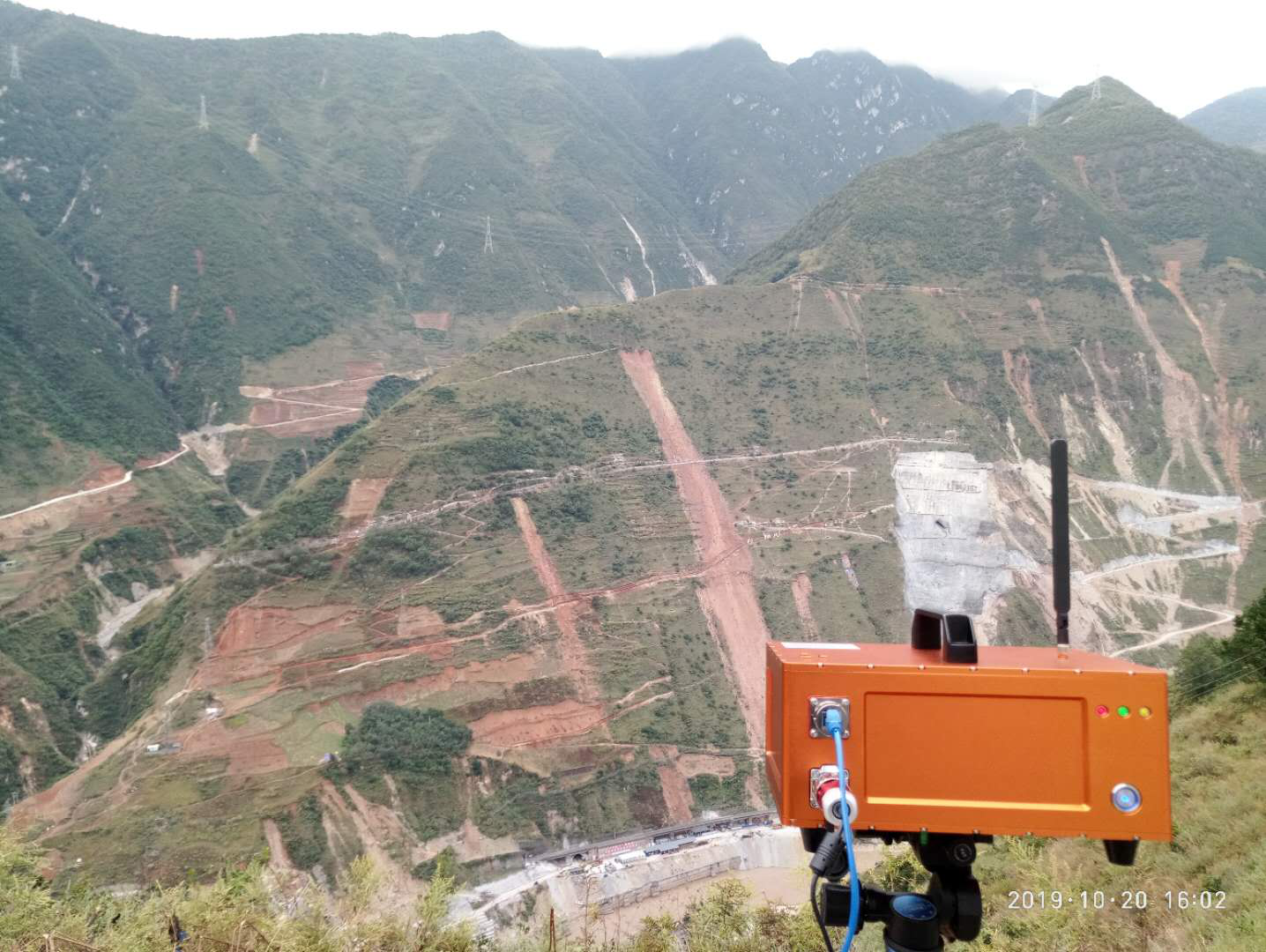

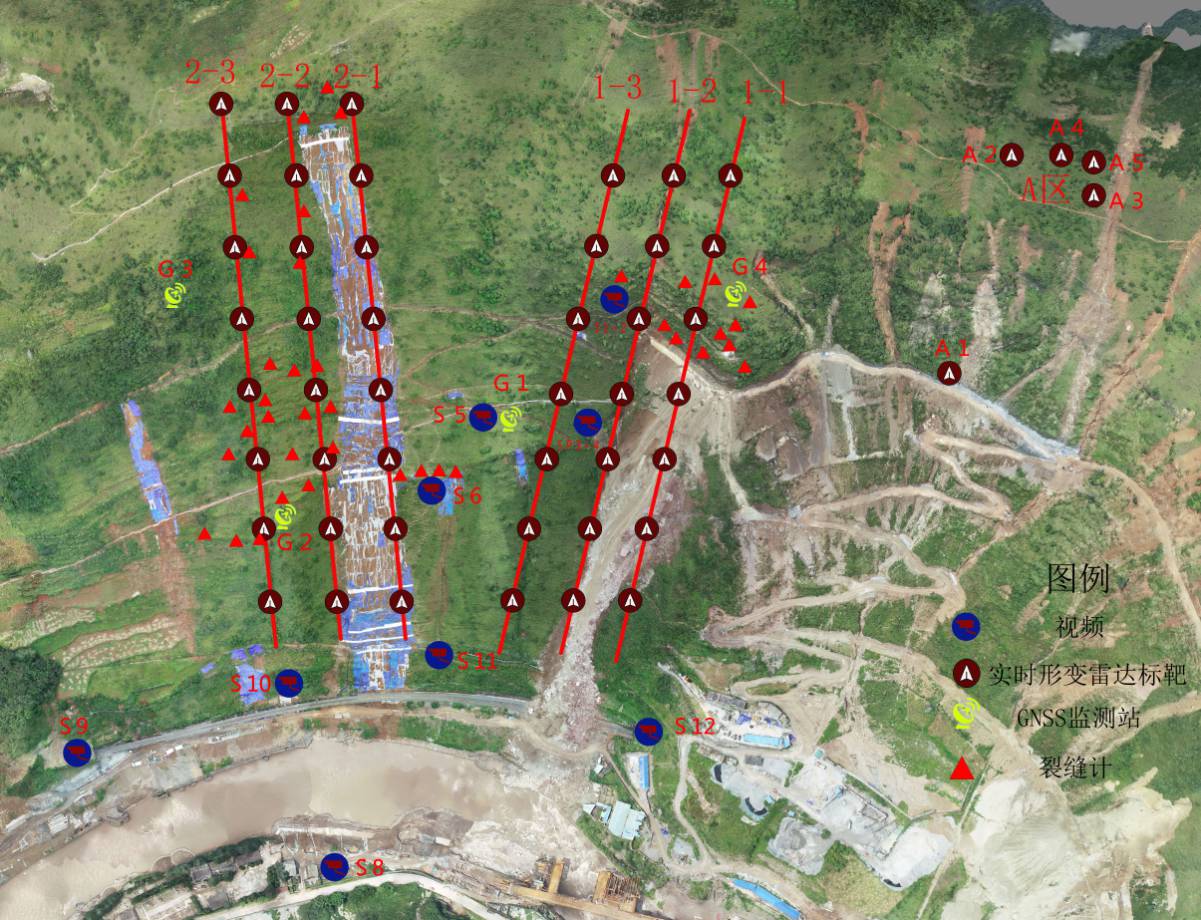

參加成昆鐵路甘洛段搶險救援邊坡監測,監測時長達三個月,工作穩定,有效的協助山體滑坡監測與預警作用。
